碳化硅MOSFET要“淘汰”IGBT了？关键差异与替代场景全解析

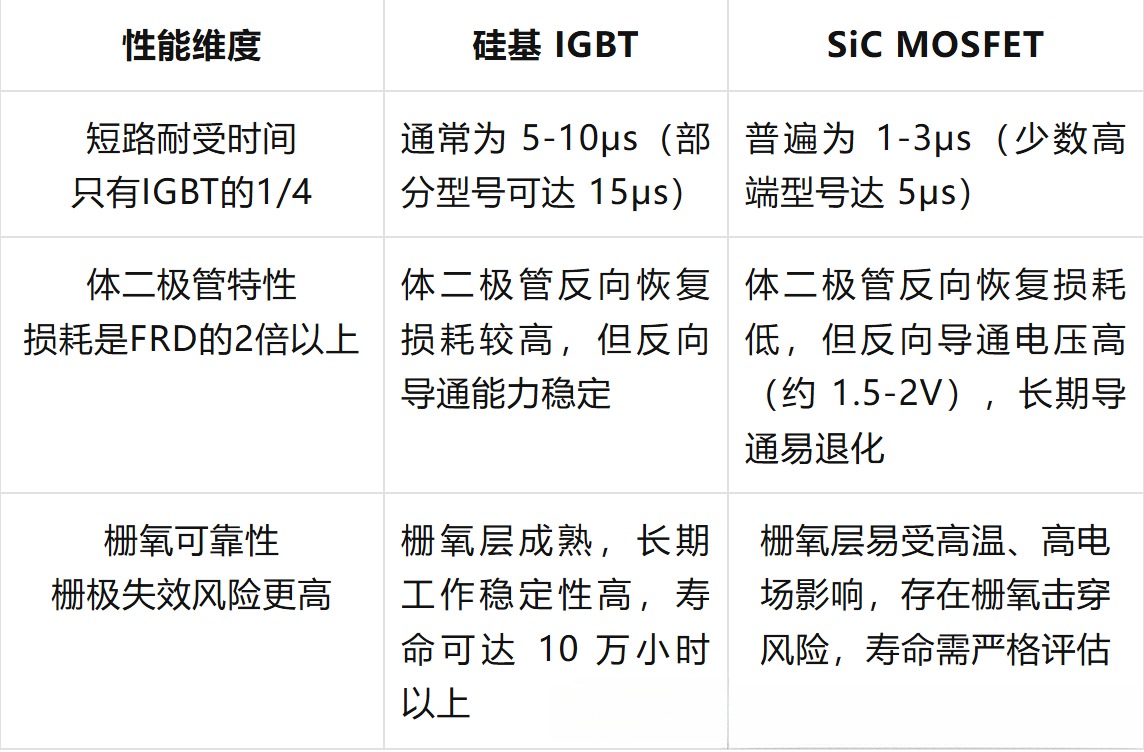

在新能源汽车的主逆变器、光伏逆变器的功率变换模块、储能变流器的高压回路等关键场景中，碳化硅（SiC）MOSFET 正以 “高频低损耗、高温耐高压” 的核心优势，成为传统硅基 IGBT 的重要替代方向。本文还是需要提醒大家，必须清醒地认识到：“SiC 替代 IGBT” 绝非简单的 “拔插式器件替换”。SiC 材料的固有物理特性与 MOSFET 器件结构，决定了它并非 “完美器件”—— 若其核心短板未在工程设计中妥善解决，轻则导致系统效率偏离设计目标（如新能源汽车实际续航未达预期、光伏逆变器发热超标），重则引发器件瞬时烧毁、整个功率回路瘫痪，甚至造成新能源汽车动力中断、储能系统起火等严重可靠性事故。一、先明确：SiC MOSFET 不是 “完美器件”—— 跳出 “参数崇拜” 看场景适配性在对比 SiC MOSFET 与硅基 IGBT 的性能差异前，我们首先需要跳出 “参数表对比” 的误区，摒弃 “SiC 参数更优即全面领先” 的 “参数崇拜” 思维。两者的本质差异源于材料特性与器件结构的底层不同：硅基 IGBT 基于硅材料的 PN 结结构，依托数十年技术迭代，在可靠性与成本控制上已形成成熟体系；而 SiC MOSFET 基于碳化硅材料的宽禁带特性（禁带宽度约 3.26eV，是硅材料的 2.3 倍）与 MOSFET 的栅极控制结构，天生具备高频、高压优势，但也因此衍生出独特的性能短板。从核心性能维度看，SiC MOSFET 的优势已被行业广泛验证：其击穿场强约为硅材料的 10 倍，可在更高电压等级（如 1200V、1700V）下实现更薄的外延层设计，降低导通损耗；开关频率可达硅基 IGBT 的 3-5 倍，能减小滤波元件体积，提升系统功率密度；最高工作温度可达 200℃以上，适配高温恶劣环境（如新能源汽车发动机舱、光伏逆变器户外机柜）。但在工程应用中，“优势” 与 “短板” 往往相伴而生。SiC MOSFET 在短路耐受能力、体二极管特性、栅氧可靠性，表现显著弱于传统硅基 IGBT。表 1：SiC MOSFET 与硅基 IGBT 核心性能维度对比SiC MOSFET 因单极型结构，短路时电流集中且导通电阻正温度系数会加剧热积累，短路耐受时间（2~5μs）仅为 IGBT（10~20μs）的一半。工程中，传统 IGBT 的 DESAT 保护方案（延迟 3~5μs）套用后会失效，因保护触发时器件已超温。实测案例：1200V/200A 平台下，3.2μs 结温破上限，4μs 就是失效临界点为验证 SiC MOSFET 的短路耐受极限，我们在实验室搭建了 1200V/200A 的功率测试平台，对某国产 1200V/200A SiC MOSFET（TO-247 封装，Tj (max)=225℃）进行短路测试，测试条件为：直流母线电压 800V（模拟新能源汽车高压平台），栅极驱动电压 18V，初始结温 125℃（模拟器件正常工作温度），施加 1.2 倍额定电流（240A）的短路冲击。测试数据显示了残酷的 “时间竞速”：短路发生 0.5μs 后：芯片电流迅速攀升至 240A，结温开始快速上升；短路发生 3.2μs 后：结温从 125℃飙升至 300℃，已远超 Tj (max)=225℃的上限，芯片局部开始出现晶格损伤；短路发生 4μs 后：示波器监测到器件漏极 - 源极电压（Vds）突然降至 0V，同时伴随剧烈的电流波动 —— 拆解后发现，芯片表面已出现明显的烧毁痕迹，源极金属层熔化，栅极氧化层击穿，器件完全失效。三、体二极管损耗高：“天然短板” 难规避，换流损耗反超 IGBT在桥式拓扑（如新能源汽车主逆变器的三相全桥、光伏逆变器的 LLC 谐振拓扑）中，功率器件换流时会依赖体二极管续流，而 SiC MOSFET 的体二极管特性，成为制约其效率优势的 “天然短板”。SiC MOSFET 的体二极管本质是 SiC 材料形成的 PN 结，受其 3.26eV 宽禁带特性影响，体二极管的正向开启电压（VF）高达 3V，是硅基 IGBT 体二极管（约 1.5V）的 2 倍。这一差异直接导致续流阶段的正向损耗剧增：当电流通过体二极管时，损耗功率 = 正向电压 × 续流电流（P=VF×IF），在相同工作电流下，SiC 体二极管的损耗基础就比 IGBT 高 1 倍。实测案例：在 1200V 平台、100A 工作电流下，某 SiC MOSFET 体二极管的正向损耗为 300W（3V×100A），而同规格 IGBT 体二极管仅为 150W（1.5V×100A），SiC 的续流损耗是 IGBT 的 2.3 倍（因 SiC 体二极管还存在轻微的反向恢复损耗，进一步拉大差距）。另一储能变流器项目，初期采用 SiC MOSFET 替换 IGBT，未优化体二极管续流设计，实测整机效率仅 96.8%，反而低于原 IGBT 方案的 97.2%—— 核心原因就是换流阶段体二极管的正向损耗占比从原方案的 8%，飙升至 15%，直接吞噬了 SiC 的开关损耗优势，失去替代意义。四、栅氧可靠性低：早期失效是 “隐形杀手”，批量应用埋隐患SiC MOSFET 的栅氧层是控制器件导通 / 关断的核心，但 SiC 与 SiO₂的界面特性，导致其栅氧可靠性远低于硅基器件，尤其是低良率产品的 “早期失效” 问题，给批量应用带来严峻挑战。SiC 材料与栅极氧化层（SiO₂）的界面缺陷密度（D-it）极高，是硅基器件的 10~100 倍。这些界面缺陷会像 “陷阱” 一样俘获或释放电荷，导致器件的阈值电压（Vth）发生漂移；更严重的是，当器件在高温（>150℃）环境下长期工作时，栅极电压产生的强电场会引发 “热载流子注入”—— 高能电子穿透 SiO₂层并在其中积累，造成栅氧层绝缘性能下降，加速老化，缩短器件寿命。实测案例：某车企 SiC 主逆变器批量测试中，就发现 1.2% 的 SiC MOSFET 在工作 800h 后，Vth 从初始的 4V 漂移至 6.3V，驱动芯片输出的 18V 电压虽能勉强触发导通，但导通电阻显著增大，芯片发热加剧，若未及时筛选剔除，会导致整车行驶中出现动力波动，甚至引发器件烧毁的安全风险。SiC MOSFET并非“万能替代”元件，其优势需特定场景支撑。在高压大功率领域，应用场景复杂多样，不同场景对电力电子器件的性能要求各有侧重，如高频、高效率、高功率密度等。因此，并非所有高压大功率场景都适合用SiC MOSFET替代IGBT 。
