快充的“隐形心脏”：MOS管如何影响体验？苹果18W-40W机型用料大起底

苹果在今年秋季新品发布会上，苹果正式推出了iPhone 17系列。作为新一代旗舰机型，用户最为关心的充电体验迎来了全新升级，据官网描述搭配40W以上的PD3.2 AVS充电器，可实现20分钟充入50%以上电量。

此外，苹果同步发布的40W USB-C动态快充充电器，通过动态调配，可实现峰值60W、稳定40W持续输出，能够兼顾iPhone与MacBook的充电需求。对于追求更快充电体验的用户而言，这款充电器无疑是iPhone 17系列的“最佳拍档”。

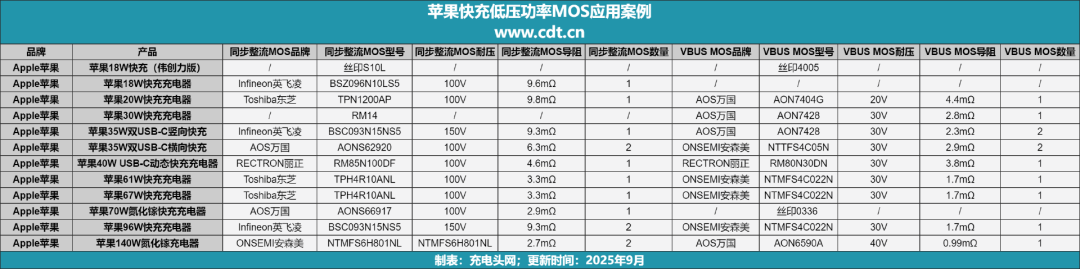

而苹果作为3C数码领域的国际领军企业，体量足够影响到上游供应链的发展趋势，其每次采购器件的选择都会引起行业变动。为助力各位读者朋友了解以往苹果原装充电器所采用的低压功率MOS，充电头网整理了苹果PD快充充电器的拆解案例，看看苹果更青睐哪家低压功率MOS厂商。

苹果快充低压功率MOS应用案例

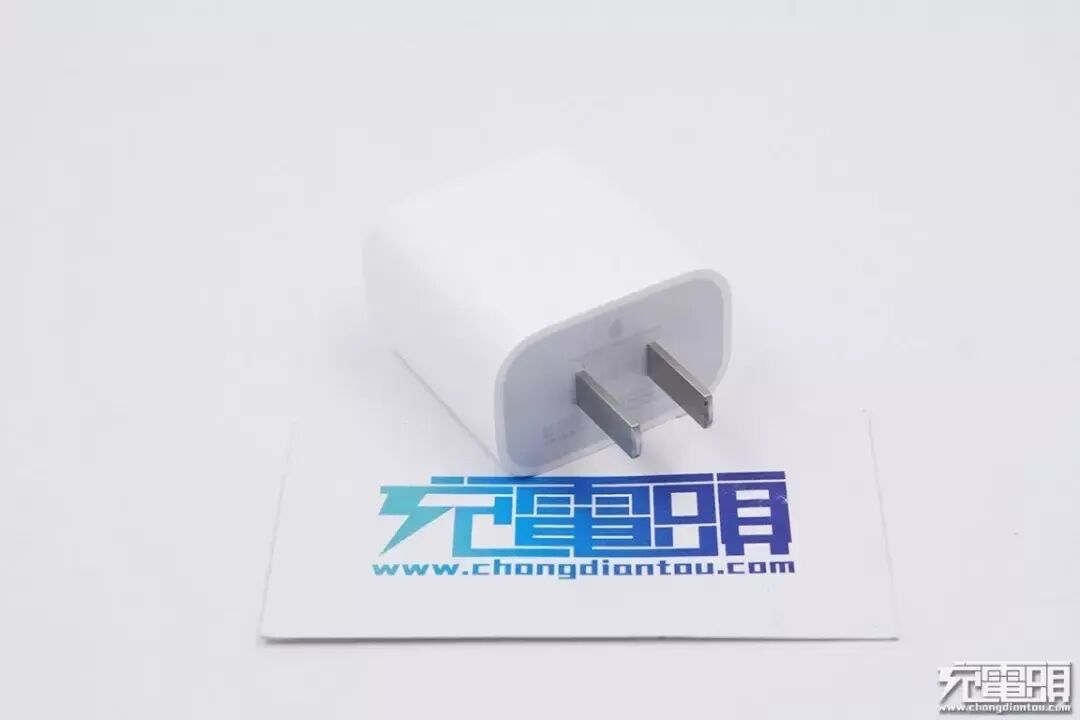

苹果18W快充（伟创力版）

iPhone 11 Pro的标配的这款18W USB PD快充充电器（伟创力版）在用料和做工均处于行业前沿。就充电器外壳而言，厚度就将近常规PD充电器的2倍，增加充电器整体的外壳强度，对内部PCBA起到很好的防护作用

内置低压功率MOS

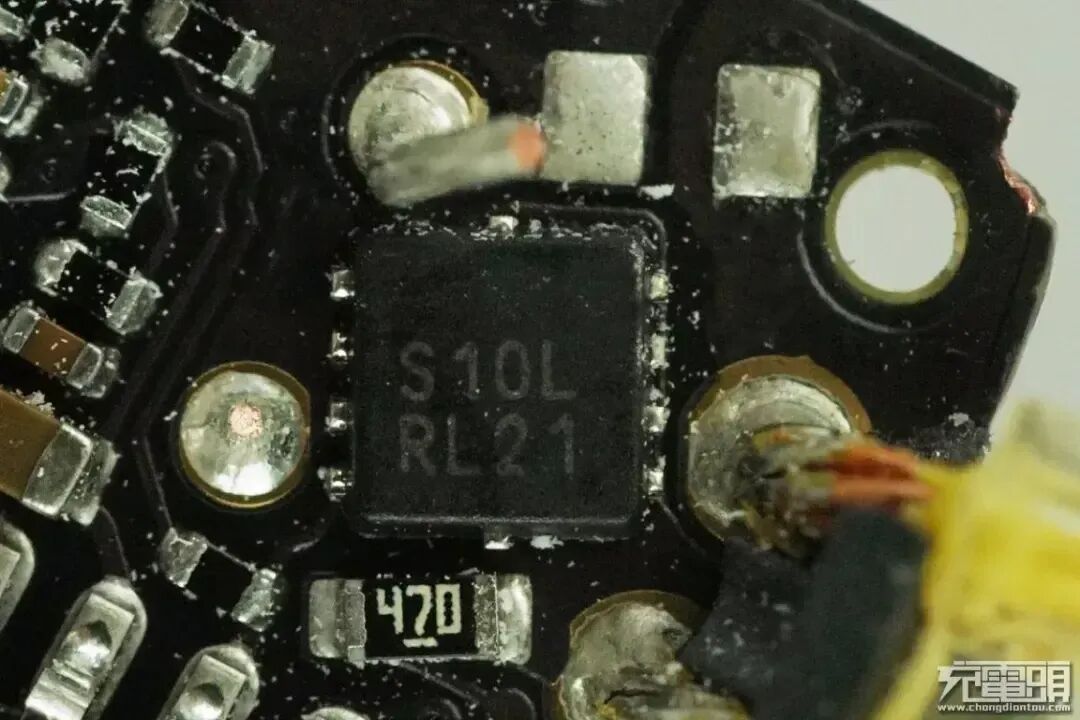

丝印S10L

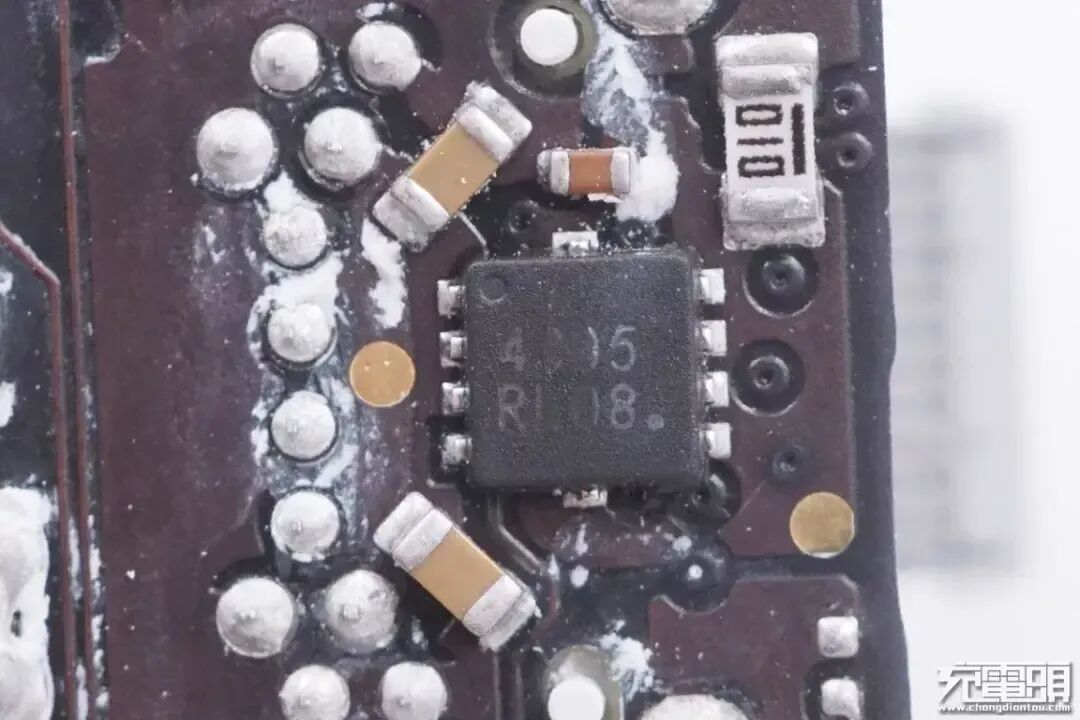

整流MOS管，由PI的主控芯片控制丝印4005

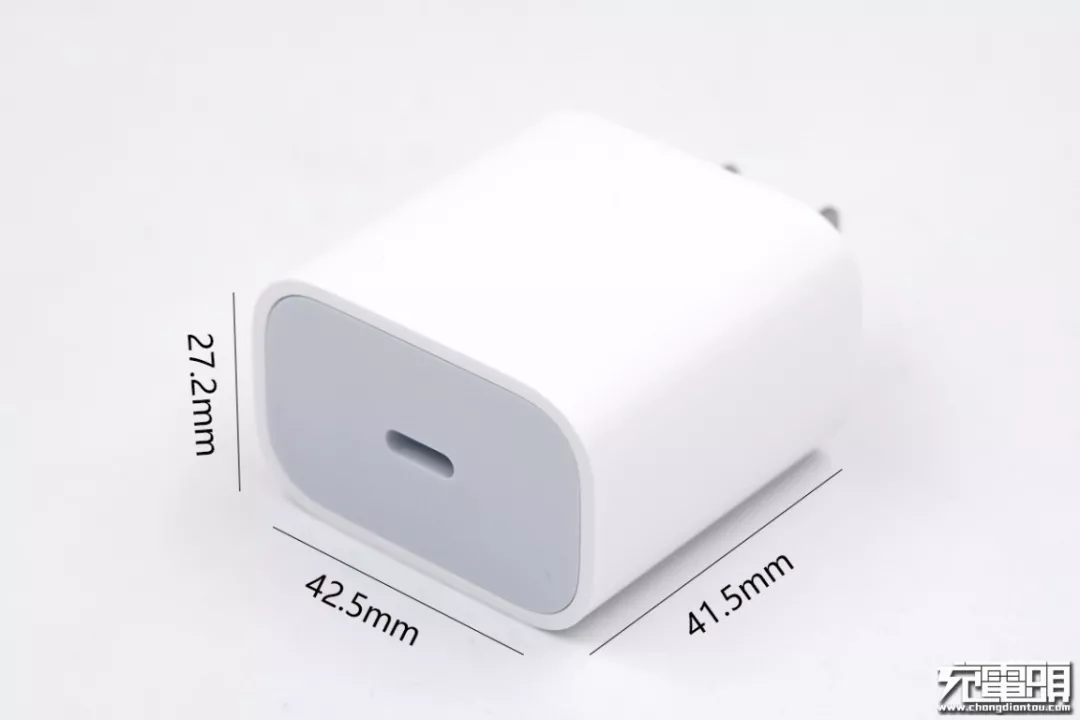

苹果18W USB PD充电器

苹果18W充电器延续了产品线的高品质，内部用料讲究，做工精湛。采用日系电容，可靠性高寿命长；电容、变压器元件错落放置，空间利用率很高。

内置低压功率MOS

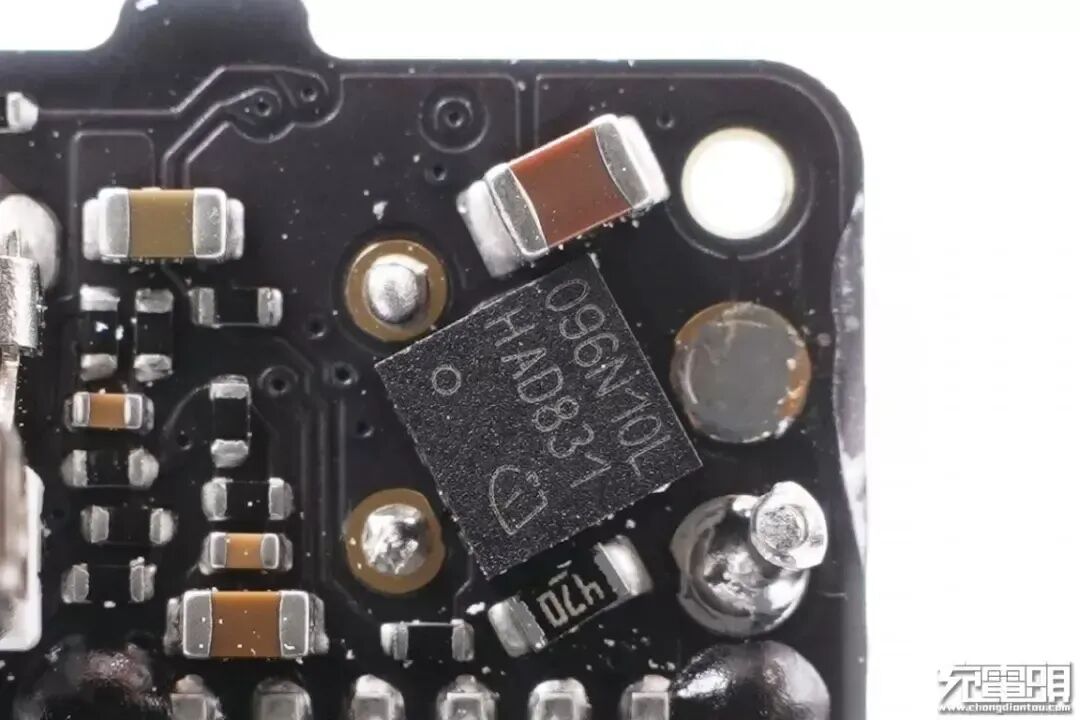

Infineon英飞凌BSZ096N10LS5（耐压100V，9.6mΩ导阻，配合PI芯片同步整流控制输出。）

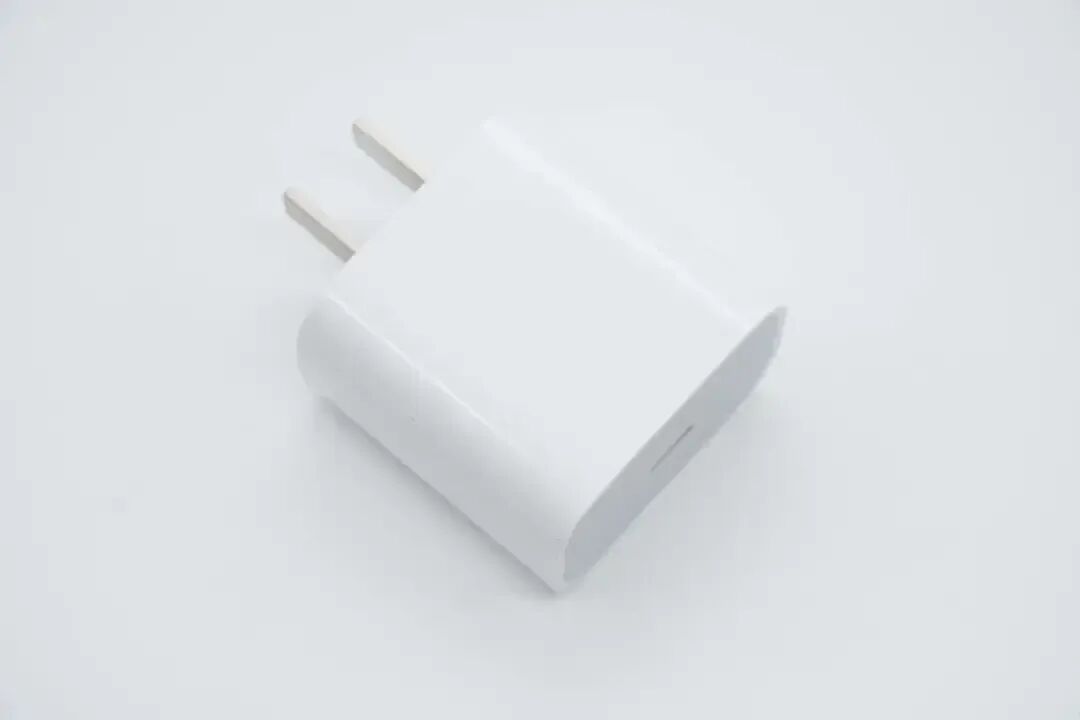

苹果20W快充充电器

苹果新款20W充电器为经典外观，整体的大小也一样，实测支持PD2.0快充，具备5V3A和9V2.22A两组固定电压档位，外观和性能都与初代版本相同，自然使用体验上别无二致。

内置低压功率MOS

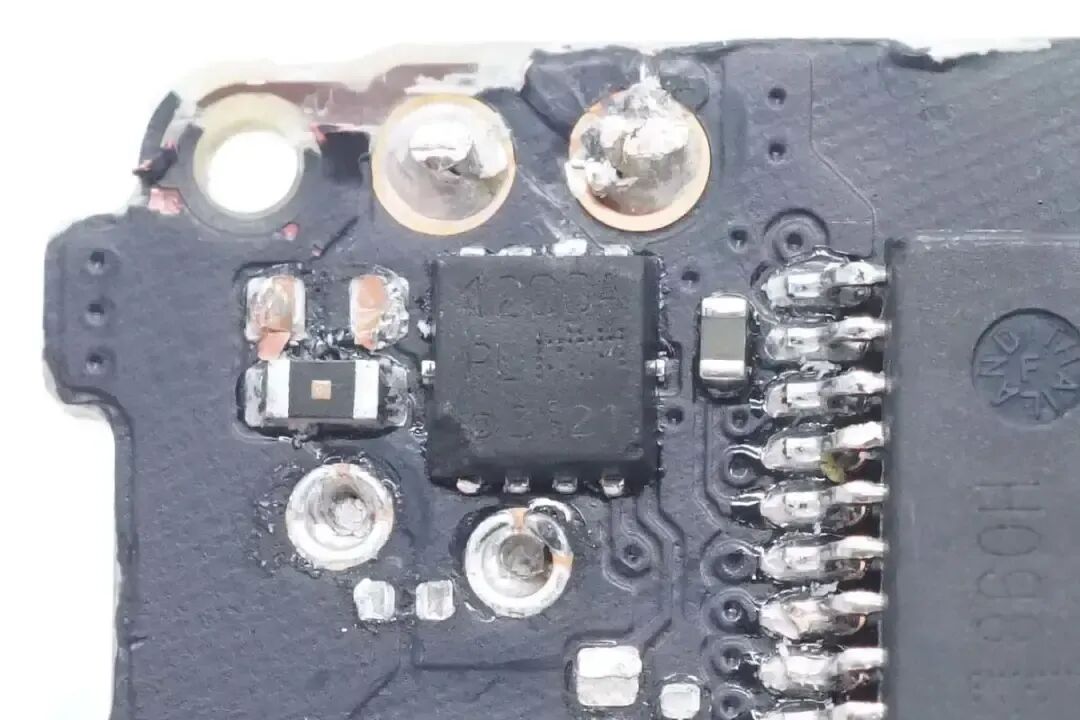

Toshiba东芝TPN1200AP，同步整流管来自东芝，型号TPN1200APL，是一颗耐压100V的NMOS，导阻为9.8mΩ

AOS万国AON7404G 输出VBUS开关管采用AOS AON7404G，是一颗耐压20V的NMOS，导阻4.4mΩ，采用DFN3*3封装

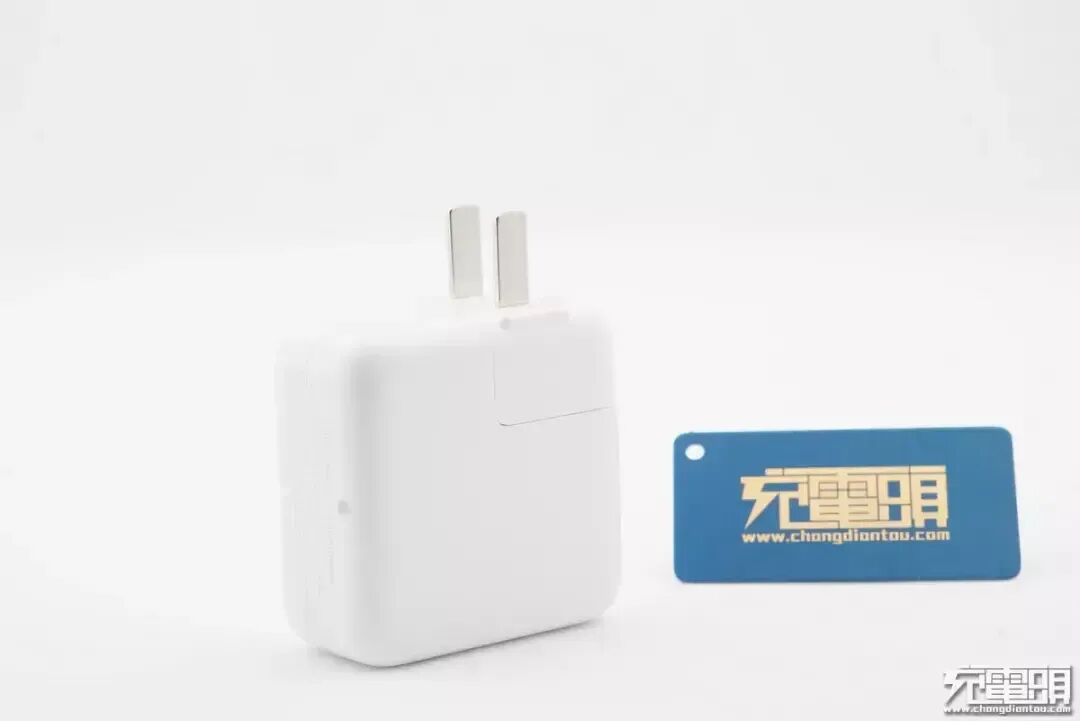

苹果30W快充充电器

苹果新款30W国行版快充充电器延续了苹果系列充电器的造型设计风格，机身简洁光滑，边角圆润。USB-C口拥有5V3A、9V3A、15V2A、20V1.5A四组电压档位，适合与12 英寸 MacBook与13 英寸 MacBook Air搭配使用，也可以对iPhone 8以后的机型和iPad Pro平板搭配使用，充分利用PD快速充电功能。

内置低压功率MOS

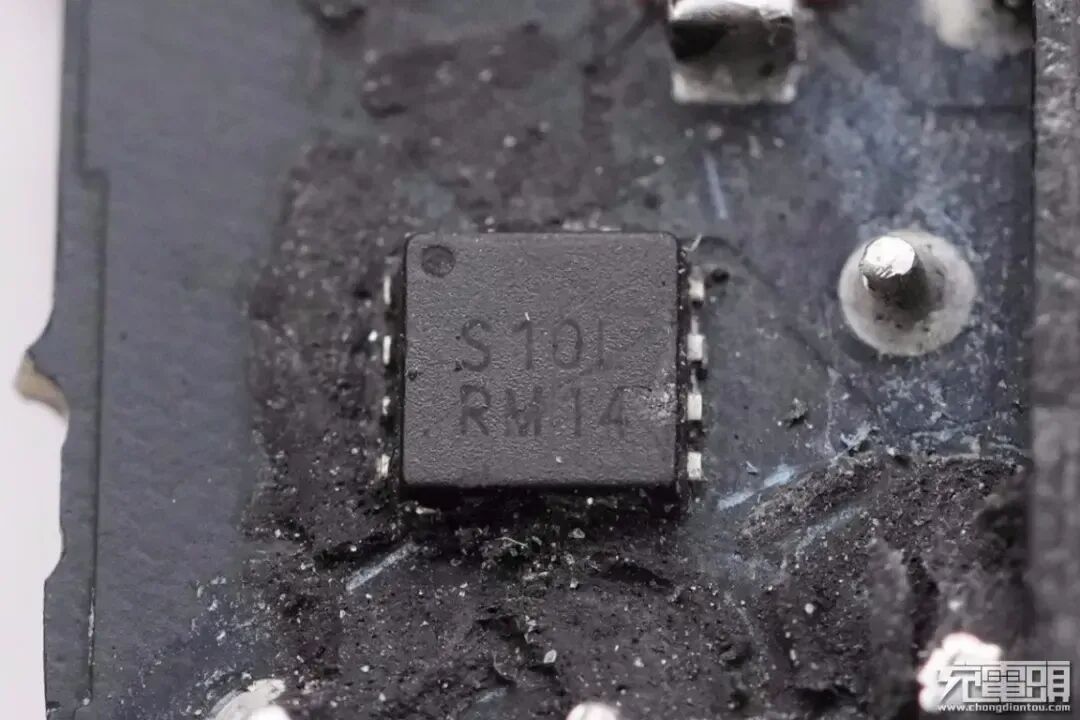

丝印RM14

AOS万国AON7428 输出VBUS开关管采用AOS AON7428，NMOS，封装DFN3.3×3.3，导阻2.8mΩ，耐压30V。

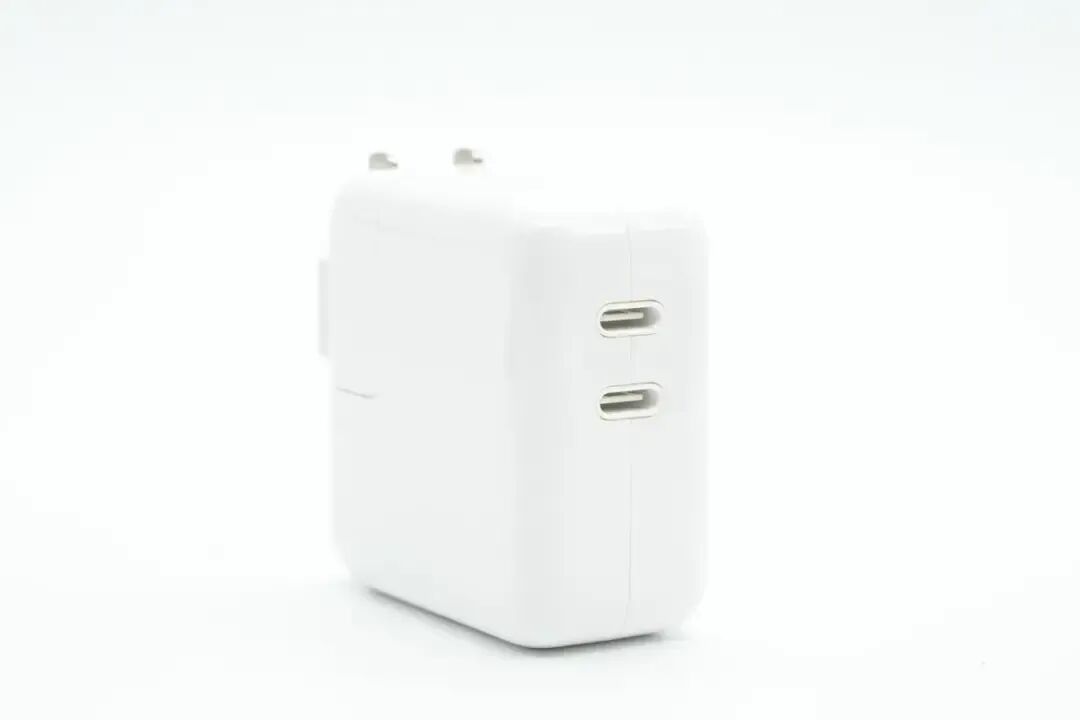

苹果35W双USB-C竖向快充

苹果新推出的35W双口充电器采用传统的家族式设计，体积与30W充电器相当。充电器单口支持35W功率输出，并且支持功率自动分配，满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，在接入第二个设备时，先前接入的设备不会断电，改进了用户体验。

内置低压功率MOS

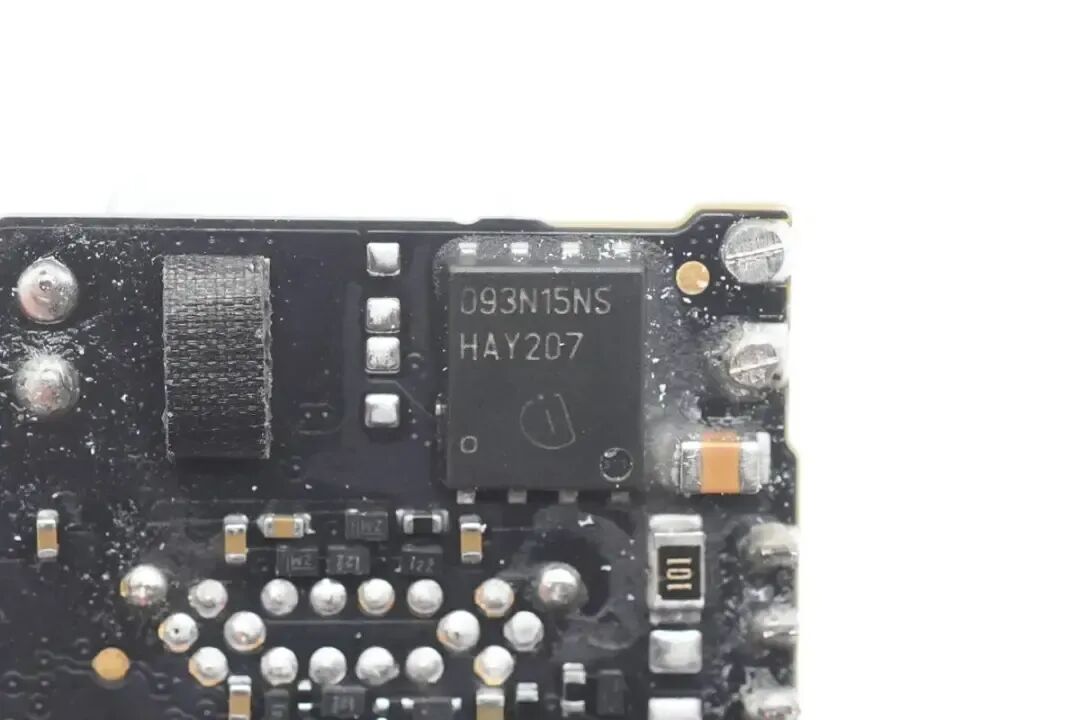

Infineon英飞凌BSC093N15NS5

同步整流管来自英飞凌，丝印093N15NS，实际型号为BSC093N15NS5，是一颗耐压150V

的NMOS，导阻为9.3mΩ，采用SuperSO8封装。
