【奥伟斯OWEIS】技术解析｜奥伟斯携手EPC宜普推动人形机器人电源架构与GaN电机驱动工程落地

高盛研究报告显示，2025年全球人形机器人出货量预计将达到1.5万至2万台，未来十年复合年增长率有望超过40%。在这场从科幻走向现实的技术竞赛中，电机驱动的高频化、小型化与热管理能力正成为决定产品竞争力的关键胜负手。

本文将从电源架构切入，梳理人形机器人对功率器件的技术要求，并结合行业领先厂商Efficient Power Conversion Corporation（EPC）的氮化镓（GaN）解决方案，探讨下一代执行器系统的工程实现路径。

一、人形机器人的应用与增长驱动力

曾经只存在于科幻作品中的人形机器人，正加速进入工业自动化、仓储物流、家庭辅助、医疗保健和农业等多元应用场景。这一增长态势得益于三大技术突破的叠加：

运动控制能力跃升：设计迭代周期已缩短至一年以内；

AI自训练软件成熟：赋予机器人更强的环境适应能力；

供应链规模化效应：核心零部件成本快速下降，量产门槛持续降低。

二、电源架构与功率器件技术要求

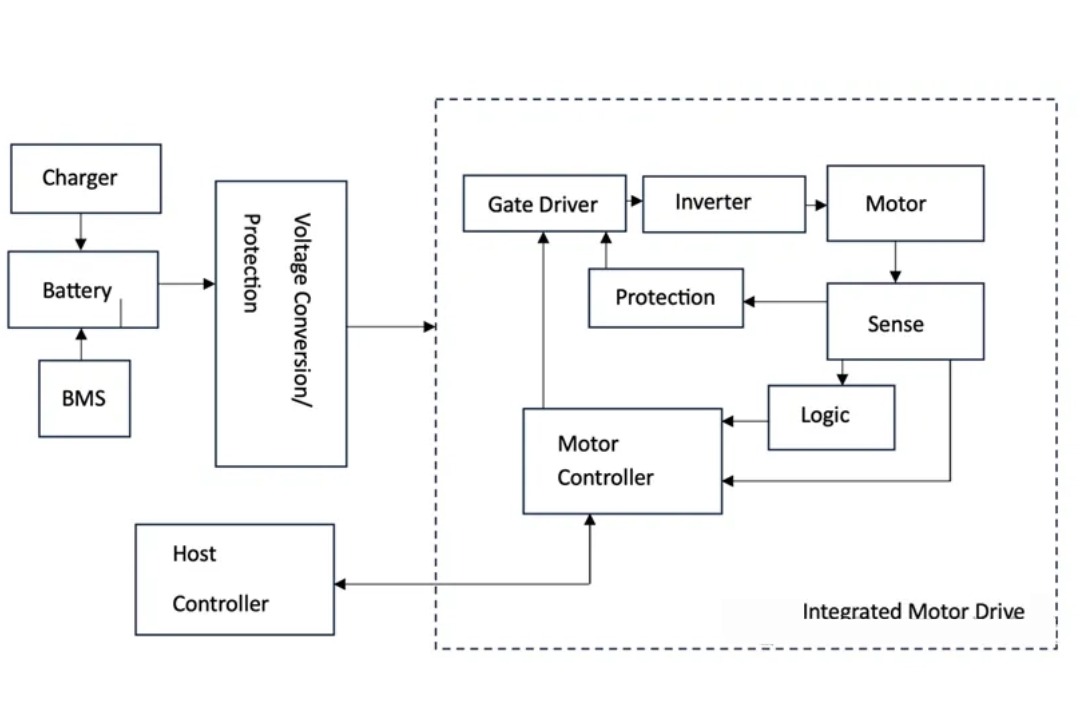

图2展示了典型人形机器人的简化电源架构。电池系统普遍采用安全特低电压（SELV）标准，电压低于60V。其中48V母线电压成为行业主流选择——这是在满足安全规范前提下，兼顾功率损耗与轻量化设计的最优折中。

系统内部需要多路DC/DC转换器，为栅极驱动器、伺服系统、传感器与控制器提供不同电压轨。电池管理系统（BMS）负责电芯监测与安全保护。值得关注的是，部分先进机器人已具备自充电或自主电池更换能力，通过减少停机时间提升运行效率。

逆变器为永磁同步电机（PMSM）提供交流电源。采用GaN PowerStage IC（集成栅极驱动与功率开关）后，电机、驱动与控制器可形成紧密耦合系统，实现协同优化。高度集成的驱动电路使得电机、驱动与传感单元能够整合在单一封装内——这种设计减少了线缆损耗与寄生电感，显著改善系统动态响应。

不同关节部位的功率与性能需求呈现显著梯度：

关节位置 功率范围 设计重心

手腕/手部 10 W – 100 W 小型化、高自由度

踝部/颈部/肩部 100 W – 300 W 尺寸限制相对宽松

肘部 1 kW – 2 kW 热性能与安全性

膝部/髋部 2.5 kW – 5 kW 功率效率、热管理、功能安全

以手部为例，人类手部约有27个自由度，商用机器人手部通常为6个，而Tesla Optimus等先进机型手臂自由度已达25个。高自由度设计需要密集的电机布局，因此驱动电路的小型化至关重要。通过提高逆变器开关频率，可有效降低转矩脉动，实现更精准的运动控制。

在热管理方面，除最先进系统外，人形机器人通常无法采用主动冷却，外壳温度需保持在55°C以下。因此，满载条件下逆变器器件的温升控制成为关键设计约束。

三、对话EPC CEO：人形机器人与AI基础设施的电源共性

人形机器人的电源挑战并非孤立存在。从数据中心AI服务器到移动机器人，电源架构正经历一场深刻的技术变革。EPC公司CEO Alex Lidow，从产业全局视角分享了他的洞见。

EPC CEO Alex Lidow： 人形机器人与AI服务器在电源架构上具有共同基础：均需将较高母线电压（通常为48V）通过多级DC-DC转换，降压至处理器、传感器与执行器所需的低电压。EPC的GaN器件支持超高频率、高功率密度的DC-DC转换级，在提升效率的同时大幅缩小磁性元件与电容尺寸——这对于紧凑型、电池供电的人形机器人尤为关键。

从地域分布来看，目前最先进的人形机器人系统主要集中在中国与美国；台湾地区和日本在整机领域相对滞后，但在底层生态方面具有显著优势，包括半导体、DC-DC转换器及关键功率模块。

四、GaN HEMT在人形机器人逆变器中的技术优势

与硅MOSFET相比，GaN HEMT在电机驱动逆变器应用中展现出多维度的性能优势：

开关速度提升10倍以上：使电机可在更高频率下运行，降低绕组与铁芯损耗，提升系统效率；

高频降低转矩脉动：提高转矩控制带宽，实现更平滑、精确的电机控制；

更优性能指标（FoM）：支持更小型化设计，有利于集成式电机驱动开发；

零反向恢复电荷（Qrr）：增强型（e-mode）GaN器件可降低能量损耗、缩短死区时间，提升每安培转矩并降低噪声；

更低温升：高频与低损耗特性使相同负载下电机温升更低，满足无源散热需求；

电容小型化：高频特性可替代体积庞大的电解电容，改用体积更小、可靠性更高的陶瓷电容；

延长续航：更高效率与更小尺寸/重量有助于延长机器人电池续航时间。

五、封装与热管理：让高频关节驱动真正落地

在关节驱动这一场景，GaN器件能否真正落地，取决于三个硬指标：尺寸够不够小、热量散不散得掉、量产稳不稳定。尤其是在“集成式电机驱动”（将逆变器靠近电机甚至直接嵌入定子壳体）这一趋势下，封装与热路径往往与器件本身的导通损耗、开关损耗同等重要。

低寄生电感与高速开关的匹配：GaN的高dv/dt、di/dt会放大封装与布局中的寄生参数影响。小型QFN等贴片封装有助于缩短电流回路、降低寄生电感，在>100kHz PWM工况下更容易控制开关振铃与EMI风险。

集成式PowerStage让“高频+高功率密度”更可控：以EPC33110 ePower™ Stage为例，将GaN半桥与驱动、Bootstrap、电平移位等功能集成于单一封装，可减少离散器件方案中驱动环路与栅极走线的不确定性，让高速开关在工程上更容易复现。

顶部散热封装更适合关节“贴壳散热”：在关节空间受限、被动散热为主的场景，热量需要尽可能直接、短路径地导出到外壳或结构件。EPC33110及EPC2361等器件采用顶部散热封装，可将热量更有效耦合到外部散热面，有利于将温升控制在安全阈值内。

高电流关节的并联扩展与一致性：在髋/膝等高转矩关节，器件并联是常见做法。EPC9186NC2参考设计在每个开关位置并联2颗EPC2361 GaN FET以提高电流能力。封装的小型化与低热阻优势，有助于在并联条件下实现热均衡与布线对称，从而提升系统可靠性。

这也是为什么在人形机器人电机驱动中，除了“GaN本身更快、更高效”，EPC的封装形态、集成度与参考设计体系往往决定了方案能否真正做到“关节内嵌、被动散热、长时间稳定运行”。

六、对话EPC CEO：GaN在执行器系统中的核心价值

人形机器人需要数十个高精度电机驱动在狭小空间、有限散热条件下协同工作，这对功率技术提出了前所未有的挑战。

EPC CEO Alex Lidow： 在人形机器人中，电机驱动是最关键的功率级之一，而GaN在此领域展现出明显优势。机器人本质上是由大量高精度电机构成的系统，GaN使驱动开关频率可超过100kHz，远高于传统MOSFET方案。在该频率下，设计人员可移除体积庞大的电解电容，大幅降低体积与重量。最终实现更平滑的运动、更高效率、更佳可靠性与更长寿命。这一组合优势使GaN成为下一代机器人执行器的理想选择。

七、面向人形机器人的GaN解决方案

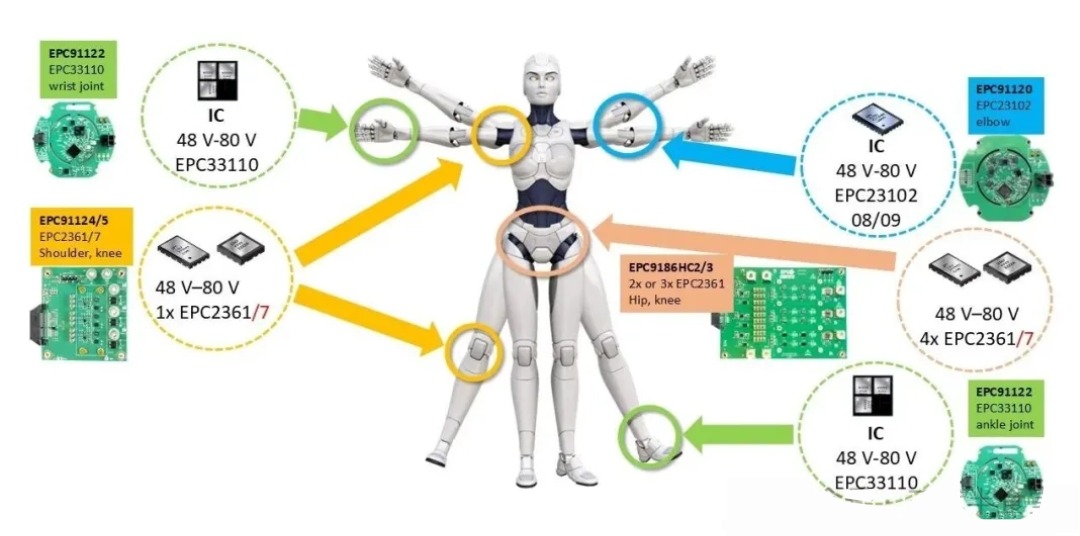

EPC提供从分立器件到集成IC的完整GaN产品线。针对不同关节的功率等级与空间限制，公司给出了两条清晰的技术路径：

10W–300W小关节（手腕/肘部/踝部）：采用EPC91122参考设计，核心为集成式EPC33110 PowerStage IC，逆变器板直径仅32mm，可直接嵌入定子壳体；

1kW–5kW主关节（髋部/膝部/肩部）：采用EPC9186参考设计，通过并联GaN FET（如2×EPC2361）实现>100A连续电流能力。

7.1 手腕/肘部/踝部关节驱动方案

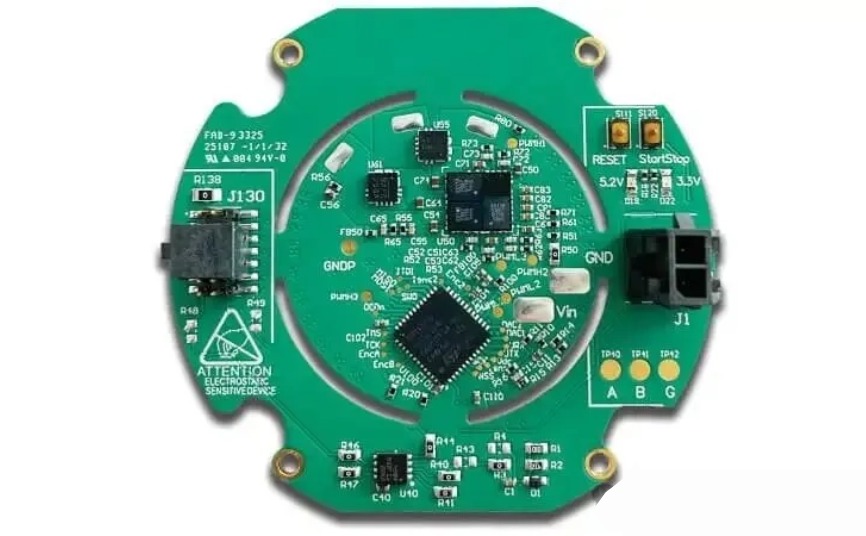

EPC91122参考设计采用圆形PCB——外径55mm，内层逆变器板直径32mm。这种紧凑设计使其能够直接装入Unitree A1等机器人关节电机的定子壳体，利用电机外壳本身作为散热路径，进一步提升热性能。

该参考板集成了完整的电机驱动功能，包括：稳压离线电源、直流电压检测、30A过流保护电流传感IC，以及用于转子位置与速度反馈的板载磁编码器。

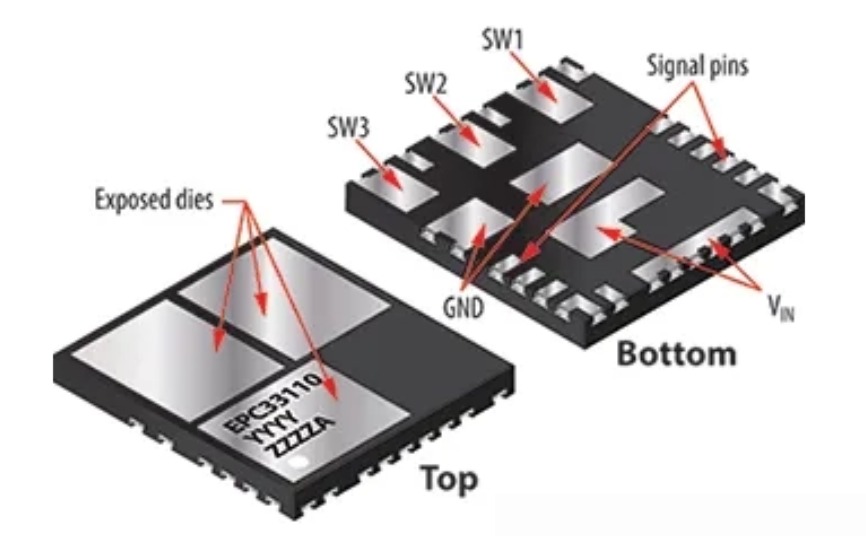

其核心是EPC33110 ePower™ Stage IC——单芯片集成三组GaN半桥、栅极驱动、Bootstrap电路与电平移位器，最大额定电压100V，典型导通电阻8.7mΩ。封装尺寸6×6.5mm QFN，支持六路互补PWM信号与快速低电平有效关断。只需单路5V输入即可驱动模块在最高80V电压下运行。

EPC33110每相额定电流15A_RMS-PK，连续电流10A_RMS。测功机测试显示，2s脉冲条件下可达20A_RMS——对应1Nm/A_RMS电机时转矩可达20Nm。更重要的是，在100kHz PWM、25ns死区时间、自然对流冷却条件下，该器件能够连续输出13A_RMS且温升低于50°C。这一热性能得益于顶部散热封装设计。

7.2 髋部/膝部/肩部关节驱动方案

高转矩关节在低速下需要实现超过100Nm的峰值转矩，对电机驱动的要求截然不同：高相电流、低导通电阻、大电流工况下的高效率快速开关能力。为此，功率器件并联成为必然选择。

EPC9186HC2是面向100A_RMS三相PMSM电机的参考设计板。EPC9186NC2变体在每个开关位置并联2颗EPC2361 GaN FET，峰值电流可达200A_pk。

EPC2361是一款100V、最大R_DS(on) 0.75mΩ的eGaN®器件，采用3×5mm QFN顶部散热封装。其突出优势在于热性能——结到壳顶部热阻仅0.2°C/W，这使得器件即便在并联、大电流条件下也能有效控制温升。

八、结语

人形机器人正从实验室原型迈向量产部署。在这一进程中，电机驱动的高频化、集成化与热管理能力将成为决定系统成败的关键环节。

EPC的GaN器件与参考设计体系为关节驱动提供了从芯片级性能优势到系统级工程落地的完整解决方案——让更高自由度、更长续航、更稳定的运动控制不再停留在PPT上，而是能够在真实关节、真实负载下可靠运行。

对于正在开发人形机器人的工程师与决策者而言，选择怎样的功率半导体方案，不仅关乎单点性能，更决定了整机系统的功率密度、热管理余量、量产可靠性。而GaN，正在成为这场竞赛中不可或缺的技术底座。
