ICMAN晶尊微SC04A四通道高性能触摸芯片

4按键带自校正功能的容性触摸感应器

SC04A

1. 概览

1.1 概述

SC04A 是带自校正的容性触摸感应器，可以检测4 个感应盘是否被触摸。它可以通过任何非导电介质（如

玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。

1.2 特性

• 4 个完全独立的触摸感应按键

• 保持自动校正，无需外部干预

• 按键输出经过完全消抖处理

• 并行一对一输出

• 所有按键共用一个灵敏度电容

• 感应线长度不同不会导致灵敏度不同

• 2.5V ~ 6.0V 工作电压

• 符合RoHS 指令的环保SOP16 封装

1.3 应用

• 替代机械开关

• 家庭应用（电视、显示器、键盘）

• 玩具和互动游戏的人机接口

• 门禁按键

• 灯控开关

• 密封键盘面板

1.4 封装

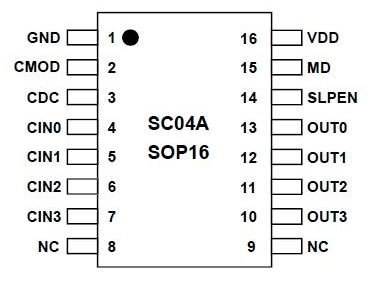

封装简图

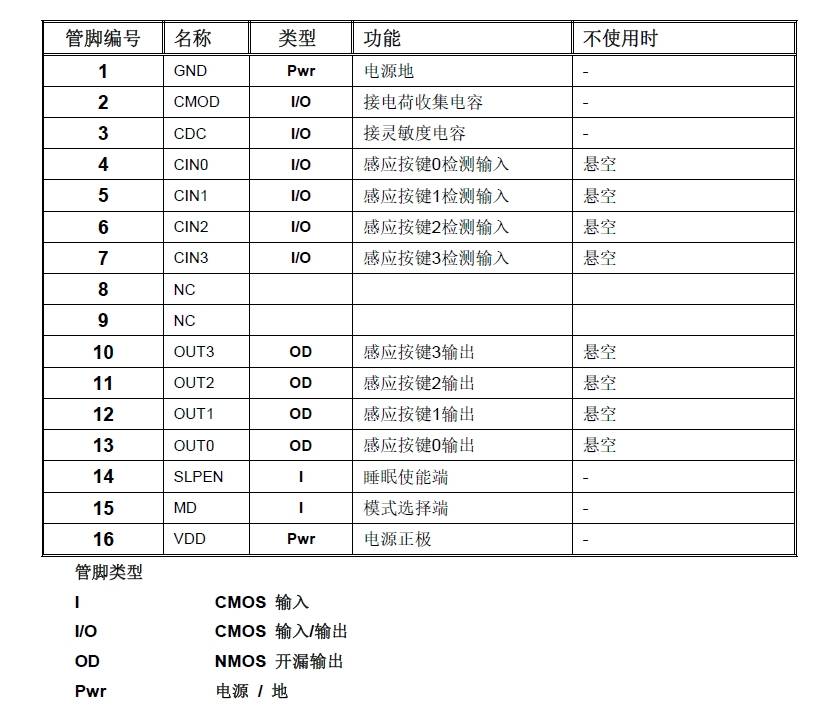

1.5 管脚
