SC09B 9通道高性能触摸芯片 ICMAN 代理商奥伟斯
SC09B是带自校正的容性感应器，可以检测9个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。
◇ 感应线长度不同不会导致灵敏度不同
◇ 2.5V ~ 6.0V 工作电压

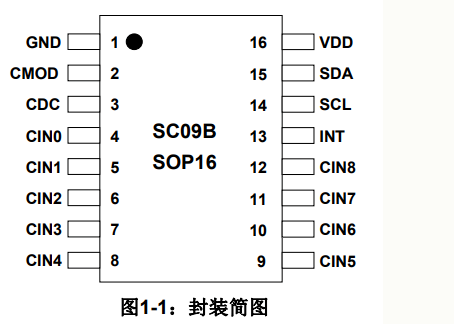

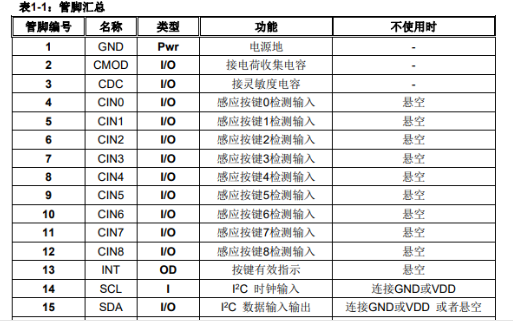

SC09B采用SOP16封装
上电复位后，芯片需要300ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。
灵敏度由CDC端口接的电容值决定。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。
根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。
当检测到按键后，芯片会立即停止校正一段时间，这段时间大约50 秒。停止校正时间一到，芯片会继续自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时间不会超过50秒。通过设置寄存器中的KVF 位可以将按键修改为一直输出有效。
每个通道大约每隔12.5ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是68毫秒，检测按键离开的反应时间大概是44毫秒。所以检测按键的最快频率大概是每秒9次。如果想要提高反应速度，可以设置内部寄存器，详情参考“控制寄存器CTRL0中的RTM[1:0]”。
如果在一段时间内（75秒左右）没有检测到按键并且SDA端口一直保持高电平，芯片会自动进入省电模式。只要让SDA保持高电平时间不超过75秒，芯片就不会进入睡眠模式。在睡眠模式中，按键的采样间隔会变长，电流消耗（Idd）会减小。如果检测到按键，芯片会马上离开睡眠模式，进入正常模式。

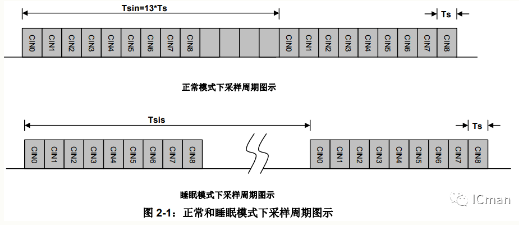

Ts : 单个按键采样周期
Tsin : 正常模式采样间隔
Tsis : 睡眠模式采样间隔
Ts大约是固定的950us左右。
