SC04B——4按键 触摸感应器 ICMAN代理商奥伟斯


01
概览



01
概述

        SC04B 是带自校正的容性触摸感应器,可以检测 4 个感应盘是否被触摸。它可以通过任何非导电介质(如
玻璃和塑料)来感应电容变化。这种电容感应的开关可以应用在很多电子产品上,提高产品的附加值。

02
特性
◇ 4 个完全独立的触摸感应按键
◇ 保持自动校正,无需外部干预
◇ 按键输出经过完全消抖处理
◇ 并行一对一输出
◇ 所有按键共用一个灵敏度电容
◇ 感应线长度不同不会导致灵敏度不同
◇ 2.6V ~ 6.0V 工作电压
◇ 符合 RoHS 指令的环保 SOP16 封装


03
应用
◇ 替代机械开关
◇ 家庭应用(电视、显示器、键盘)
◇ 玩具和互动游戏的人机接口
◇ 门禁按键
◇ 灯控开关
◇ 密封键盘面板


04

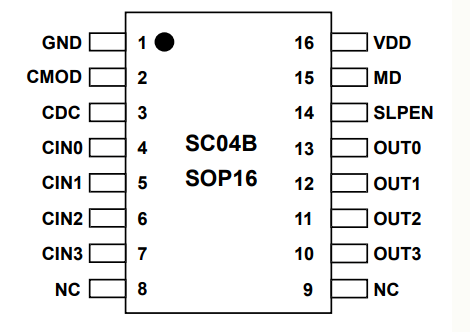

封装

SC04B 采用 SOP16 封装:


05

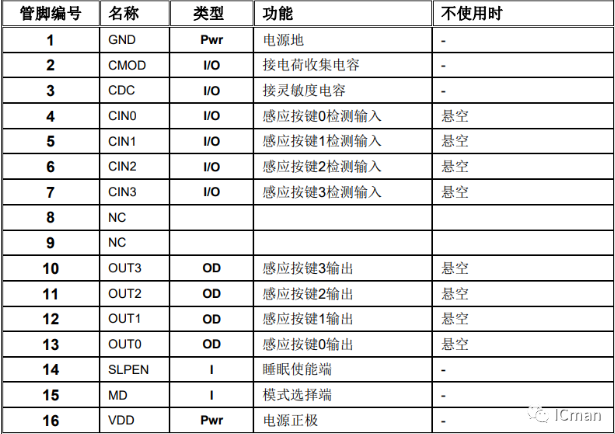

管脚


管脚类型

 I          CMOS 输入

I/O       CMOS 输入/输出

 OD       NMOS 开漏输出

Pwr        电源 / 地

06
管脚说明
VDD, GND
电源正负输入端。
CMOD
电荷收集电容输入端,接固定值的电容,和灵敏度无关。
CDC
接灵敏度电容,电容范围是最小5pf ,最大100pf。根据使用环境选择合适的电容值,数值越小,灵敏
度越高。
CIN0~CIN3
接感应盘,是感应电容的输入检测端口。
OUT0~OUT3
并行一对一输出端口,分别对应CIN0~CIN3。端口内部结构为带上拉电阻的NMOS开漏输出,输出
弱高或强低电平,有效电平是强低电平。
MD
输出模式选择端。当MD接GND时,OUT0~OUT3是直接输出模式:检测到手指触摸,输出由高阻变
低电平,手指离开后,输出由低电平变高阻。当MD接VDD时,OUT0~OUT3是锁存输出模式:每次检测到
手指触摸,输出电平翻转,状态锁存。
SLPEN
睡眠模式使能端。当SLPEN接GND时,芯片禁止进入睡眠模式,当SLPEN接VDD时,芯片可以进入
睡眠模式。

02
芯片功能


01
初始化时间

     上电复位后,芯片需要200ms进行初始化,计算感应管脚的环境电容,然后才能正常工作。

02
灵敏度设置

     灵敏度由CDC端口接的电容值决定。数值越小,灵敏度越高。

03
自校正
      根据外部环境温度和湿度等的漂移,按键电容基准参考值也会发生漂移,芯片会自动调整校正每个按键的
电容基准参考值,以适应当前环境的变化。
       当检测到按键后,芯片会立即停止校正一段时间,这段时间大约100秒。停止校正时间一到,芯片会继续
自校正,如果当前按键还是持续有效,按键信息会被当做环境的漂移立即被更新,也就是说检测按键有效的时
间不会超过100秒。


04
触摸反应时间

     每个通道大约每隔4.5毫秒采样一次。经过按键消抖处理以后,检测到按键按下的反应时间大概是28毫秒,
检测按键离开的反应时间大概是18毫秒。所以检测按键的最快频率大概是每秒20次。

05
输出逻辑
触摸输出有两种状态:弱高或强低。
当MD接GND,有触摸时,输出强低,无触摸时,输出弱高。
当MD接VDD,每一次触摸都会引发输出翻转,状态锁存。


06

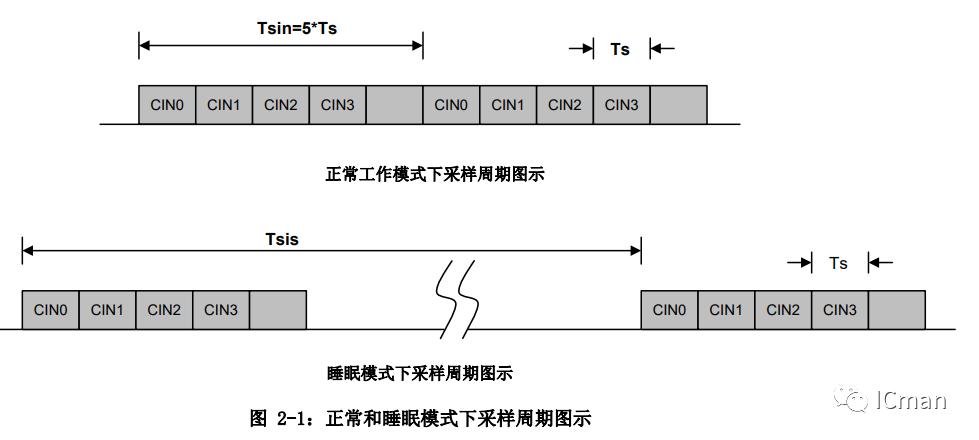

睡眠模式
     当SLPEN接VDD时,如果没有触摸的时间超过70秒,芯片进入睡眠模式。在睡眠模式中,按键的采样间隔
会变长,电流消耗(Idd)会减小。如果检测到按键,芯片马上离开睡眠模式,进入正常模式。
      当SLPEN接GND时,芯片睡眠模式被禁止,一直处于正常模式。


Ts : 单个按键采样周期,长度大约860微秒
Tsin : 正常工作模式下采样间隔,长度大约4.5毫秒
Tsis : 睡眠模式下采样间隔,长度大约230毫秒



03
应用
01
应用电路


注意事项:

 1. Cmod是电荷收集电容, 通常取值范围在1nf~10nf,典型值是4.7nf。

 2. Cdc是灵敏度电容,取值范围是最小5pf,最大100pf, 电容取值越小,灵敏度越高。

 3. OUT0~OUT3输出引脚内部集成10K的上拉电阻,可以直接与单片机连接,无需再接上拉。


040
详细参数


01
额定值 *
工作温度 ………………………-40 ~ +85ºC
存储温度…………………….-50 ~ +150ºC
最大Vdd电压……………..-0.3 ~ +6.0V
管脚最大直流输出电流……… ±10mA
管脚容限电压……. -0.3V ~ (Vdd + 0.3) Volts


* 注意:超出上述值可能导致芯片永久损坏

02

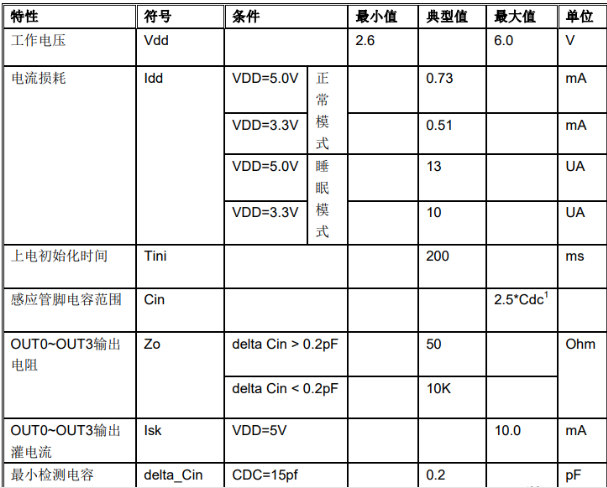

电气特性


03

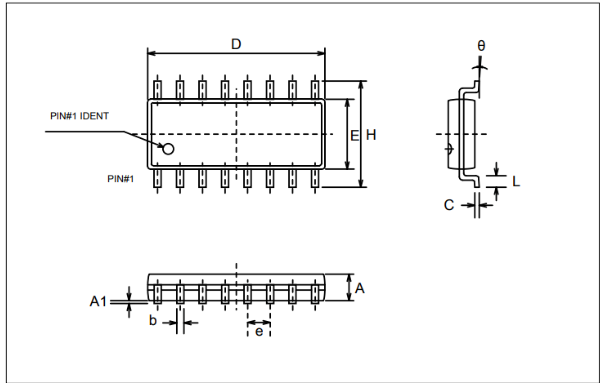

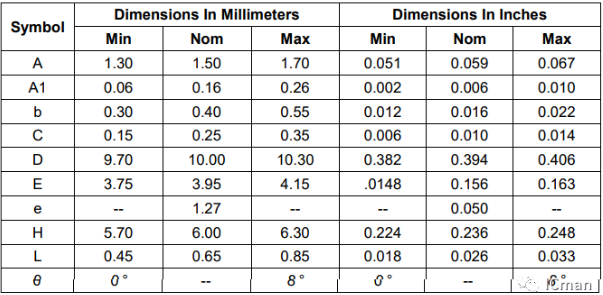

封装尺寸图 (SOP-16)
