      SC01T 触摸感应器可以用平均电容值作为基准检测感应点的电容变化。它可以通过任何非导电介质来感应电容变化。这样感应模块就可以很好的跟水和灰尘隔离。SC01T 有更强的抗干扰性和更好的一致性。这个芯片可以工作在低功耗的环境下，当电源为 5v 时，工作电流为 43uA，待机电流为 4ua 以下，也适用于电池应用。

◇ 带自校正功能的单通道感应芯片

◇ 可以通过任何非导电介质感应“按键触摸”

◇ 通过外部电容调整灵敏度

◇ Open-Drain 的输出形式

◇ 按键输出经过完全消抖处理

◇ 工作电压范围：2.0v~6.5V

◇ 替代机械开关

◇ 人体感应检测

◇ 玩具和互动游戏的人体界面

◇ 门禁按键

◇ 灯控开关

◇ 密封键盘面板

◇ 替代隔膜开关

SC01T采用SOT23-5封装

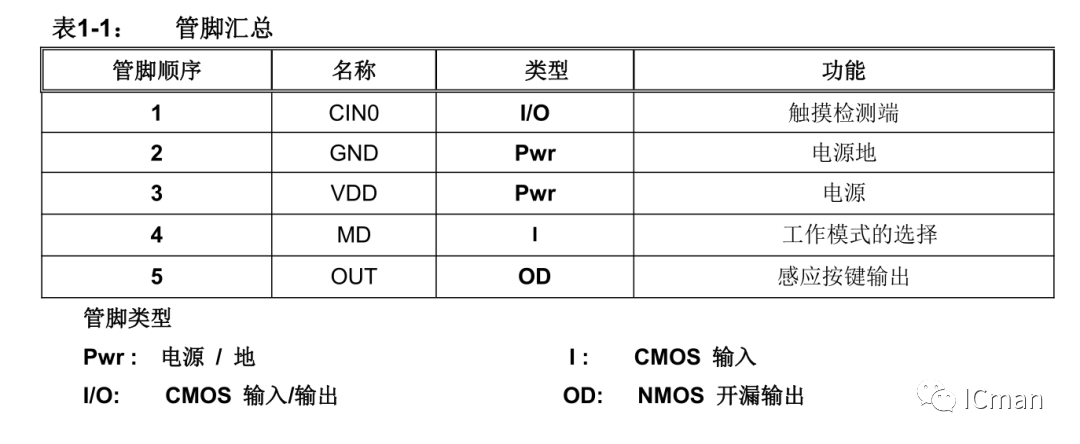

管脚类型

Pwr :          电源 / 地

I :             CMOS 输入

I/O:           CMOS 输入/输出

 OD:          NMOS 开漏输出

VDD, GND

电源正负输入端。

CIN0

感应电容的输入检测端口。

OUT

触摸输出端口。端口内部结构为带上拉电阻的NMOS开漏输出，输出弱高或强低电平，有效电平是强低电平。

MD

工作模式设置端口。

1：当MD悬空时，芯片工作在省电模式下， 输出模式为直接输出模式，当检测到手指触摸，输出低电平。

2：当MD接VDD时，芯片工作在省电模式下，输出模式是锁存输出模式：每次检测到手指触摸，输出电平翻转，状态锁存。

3、当MD接GND时，芯片工作在正常模式下， 输出模式为直接输出模式，当检测到手指触摸，输出低电平。
