【奥伟斯OWEIS】海力士存储器芯片型号命名规则解析

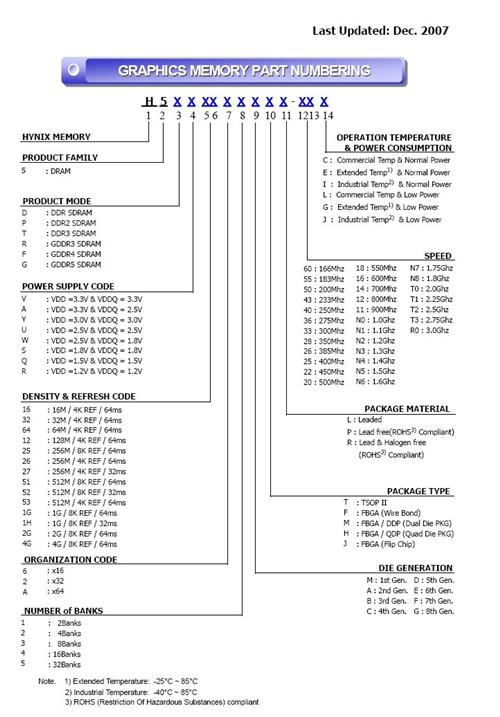

海力士（Hynix）为其图形存储器产品制定了系统的零件编号体系。完整的型号格式为“H 5 X X X X X X X X - X X X”，共计十六个有效代码位，其中前十四位与连字符后两位共同定义了器件的全部关键参数。理解每一位代码的含义，即可直接从型号中解读出存储类型、容量、位宽、速度、封装及温度等级等信息。

首位固定为“H”，代表海力士内存；第二位固定为“5”，无特殊含义。第三位标识产品家族，目前仅列出“S”代表DRAM。第四位为产品模式，区分不同的内存接口标准：D对应DDR SDRAM，P对应DDR2，T对应DDR3，而R、F、G则分别对应GDDR3、GDDR4与GDDR5图形专用内存。第五位为电源电压代码，例如V代表VDD与VDDQ均为3.3V，S代表1.8V，Q代表1.5V，R代表1.2V，由此可判断芯片的供电要求。

第六至第八位共同表示密度与刷新配置。根据官方定义，代码“16”表示16Mbit容量、4K刷新、64ms周期；“32”与“64”依此类推；“128”代表128Mbit；“256”存在三种变体：256M/4K/64ms、256M/K REF（刷新行数未明）/64ms以及256M/4K/32ms；“512”同样有三种组合；更大容量以“1G”“1H”“2G”“4G”表示，其中“1H”为1Gbit但刷新周期为32ms，其余多为8K刷新及64ms周期。第九位为组织方式，即输出位宽：“6”对应x16，“2”对应x32，“A”对应x64。第十位表示Bank数量，代码1至5分别代表2、4、8、16、32个Bank。

第十一位定义了工作温度与功耗等级。C为商业级普通功耗，E为扩展温度范围（-25℃至85℃）普通功耗，I为工业级（-40℃至85℃）普通功耗；后缀L、G、J则分别对应上述三种温度范围的低功耗版本。第十二与第十三位为速度代码，采用两位字符组合。低速部分如“60”对应166MHz，“50”为200MHz，“25”为400MHz；高速部分“N0”至“N8”对应1.0GHz至1.8GHz，“T0”至“T3”覆盖2.0GHz至2.75GHz，“R0”达到3.0GHz。第十四位为封装材料，L为含铅，P为无铅且符合RoHS，R为无铅无卤素且符合RoHS。

连字符后的第一位（总第十五位）代表封装类型。T为TSOP II，F为FBGA线键合封装，M与H分别为双晶粒与四晶粒叠层封装，J为倒装芯片FBGA。最后一位（总第十六位）标识晶圆制造世代，M为第一代，A至G依次对应第二至第八代。

以一个虚构但符合规则的型号“H5GQ1G63CT2P-FA”为例进行解码：H5固定前缀；G代表GDDR5；Q表示VDD=1.5V；1G代表1Gbit容量、8K刷新、64ms；6代表x16位宽；3代表8个Bank；C为商业级普通功耗；T2表示2.5GHz；P为无铅封装材料；F为FBGA线键合；A为第二代晶圆。由此即可完整获取该芯片的全部技术规格。掌握上述命名逻辑，便能够高效识别海力士图形存储器的各项参数，为选型与应用提供准确依据。
