【奥伟斯OWEIS】瑞萨RENESAS工业PLC与开关电源的信号隔离方案：PS2801-4-F3

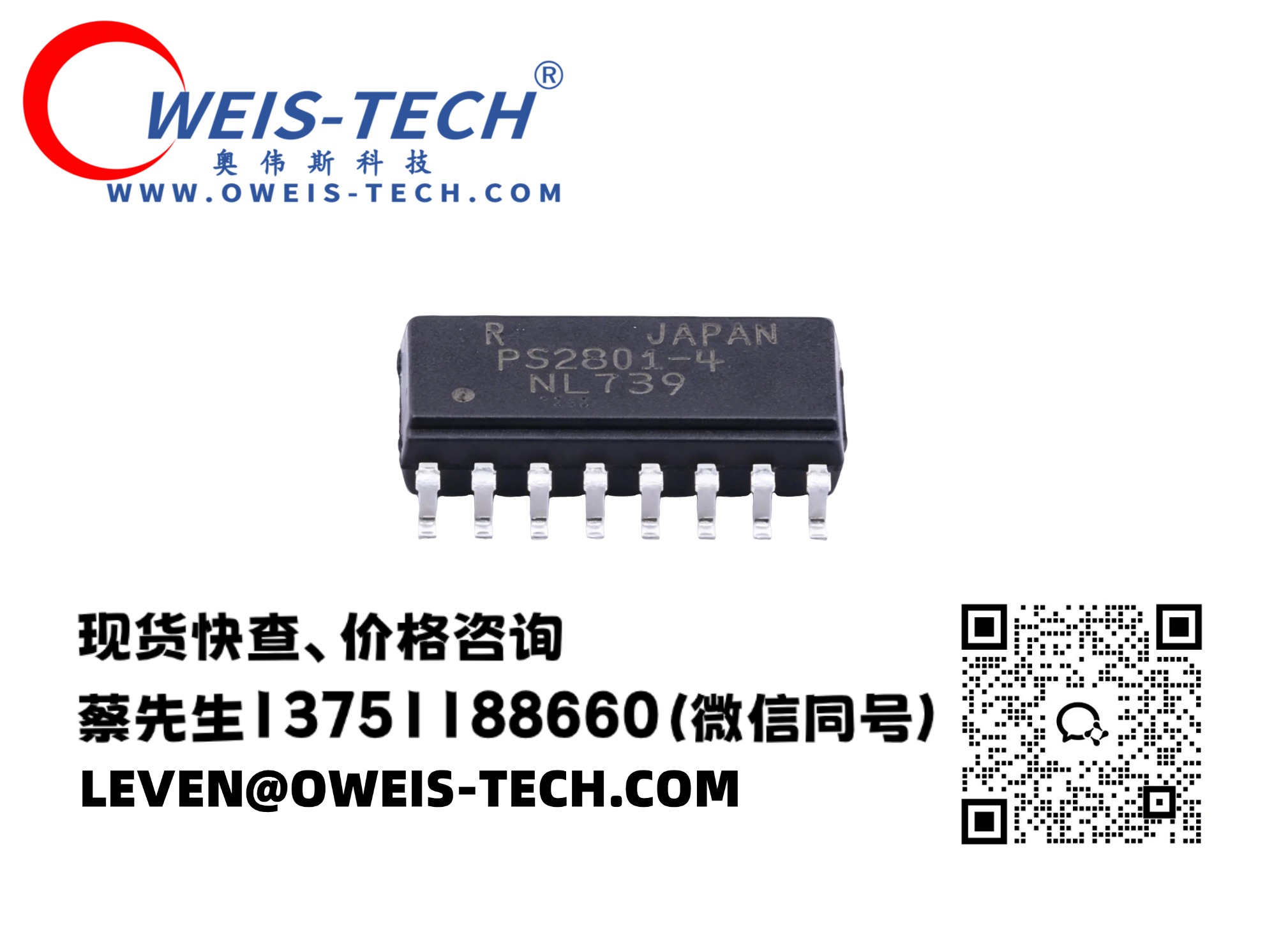

RENESAS瑞萨PS2801-4-F3是一款4通道晶体管输出型光电耦合器，采用SSOP-16封装，在单一塑料封装内集成了四个独立隔离通道。每个通道由砷化镓红外发光二极管与NPN硅光电晶体管配对构成，输入输出之间通过光信号传输，实现完全物理隔绝，隔离电压高达2500Vrms，为低压控制侧与高压功率侧之间提供可靠的安全屏障。

在电气性能方面，该器件输入端正向压降典型值为1.1V，输出端集电极-发射极击穿电压可达80V，单通道输出电流50mA。其电流传输比在正向电流5mA、集射电压5V的条件下，典型值可达到100%至400%，确保了信号传递的灵敏度。工作温度范围覆盖-55°C至+100°C，在户外工业机柜等未进行主动温控的严苛环境下仍能维持稳定的信号传输。

PS2801-4-F3主要应用于工业PLC的I/O接口模块、开关电源反馈环路以及AC伺服驱动器等场景。在多通道传感器信号采集与执行器驱动中，单颗四通道的设计有效减少了器件数量，节省PCB面积并简化布局。与之功能相似的方案还包括东芝TLP291-4系列和博通ACPL-247系列，前者封装尺寸相近，后者在低压特性上略有差异，实际选型建议结合系统电压等级和信号速率要求综合评估。

奥伟斯OWEIS长期备有PS2801-4-F3及瑞萨全系列产品，均为原装现货。如需技术规格书或BOM打包采购与交期咨询，欢迎联系奥伟斯OWEIS。
