【奥伟斯OWEIS】芯片采购入门：十种常见芯片封装形式一次说清

芯片封装是连接裸片与电路板的物理界面，决定了产品的制造良率、散热效率与最终形态。以下十种封装，覆盖从经典直插到高密度阵列的主流类型。

SOP小外形封装是应用最广的贴片封装，引脚从两侧鸥翼形弯折，间距1.27mm，焊接返修方便。通用运放、比较器、逻辑芯片大量采用，常被称为SOIC。

SSOP缩小型小外形封装将引脚间距压缩至0.65mm左右，体积比SOP明显更小，适合总线开关、显示驱动等需要较多引脚却空间受限的场合。

TSSOP薄型缩小型小外形封装在SSOP基础上进一步减薄，适合对高度敏感的轻薄设备。更短的引线也带来更低的寄生电感，有利于高速信号传输。

SOT小外形晶体管封装是分立器件的专属贴片形态，常见SOT-23仅容纳3至5脚，装纳晶体管或小功率稳压器。SOT-89与SOT-223则带散热焊盘，用于中功率MOSFET和LDO。

DIP双列直插封装是穿孔工艺的代表，两排引脚以2.54mm间距垂直引出，可直接插入IC插座。虽体积偏大，但在工控维修、教学原型领域仍不可替代。

PLCC塑料有引线芯片载体封装的引脚从四边以J形内弯，可贴焊也可配插座。早期MCU和EPROM大量采用，如今在部分专用设备中仍有延续。

QFP方形扁平封装将引脚从四边向外铺开，间距0.4mm至1.0mm，可容纳数十到超二百根引脚。TQFP和LQFP常见于MCU与FPGA配置芯片，引脚外露利于AOI光学检测。

QFN方形扁平无引脚封装将触点移至底部四周边沿，中央有大面积散热焊盘。无外伸引脚使体积更小、寄生参数更低，电源管理、射频和高速差分电路广泛采用。

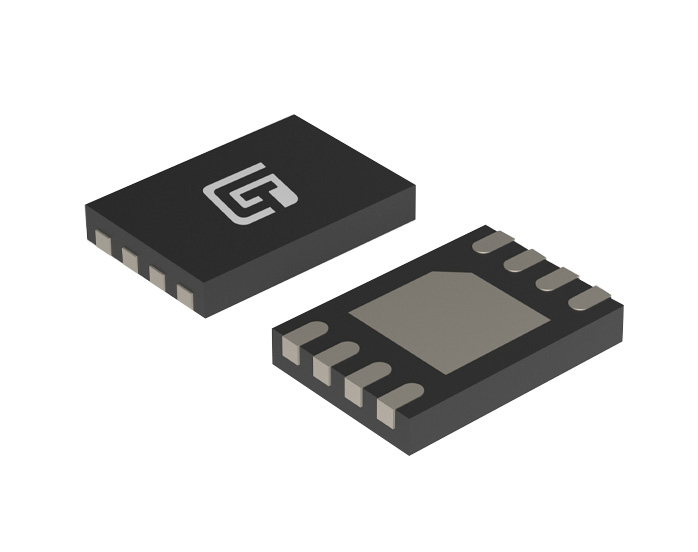

DFN双侧无引脚封装可视为仅两侧触点的QFN，体积更紧凑，适合实时时钟、小尺寸比较器和ESD保护阵列等少引脚器件。

BGA球栅阵列封装在底部以矩阵排列锡球，焊球数量可达数千个，以极低寄生感抗实现高速传输与高效导热。CPU、GPU、FPGA均以此为默认封装，代价是焊接需X光检测。

无论是经典的双列直插，还是高密度的无引脚封装，每种形态都有它不可替代的应用场景。
