【奥伟斯OWEIS】拆解一台Onebox集成式制动：U2A16+BE13+L9369+L9306，旗舰芯片组合浮出水面

在近期收到的制动系统样品中，Onebox方案的占比已明显超过TwoBox。拆解主板后发现，核心芯片的选型高度集中，其中的多款器件已成为该类方案的主流选择。

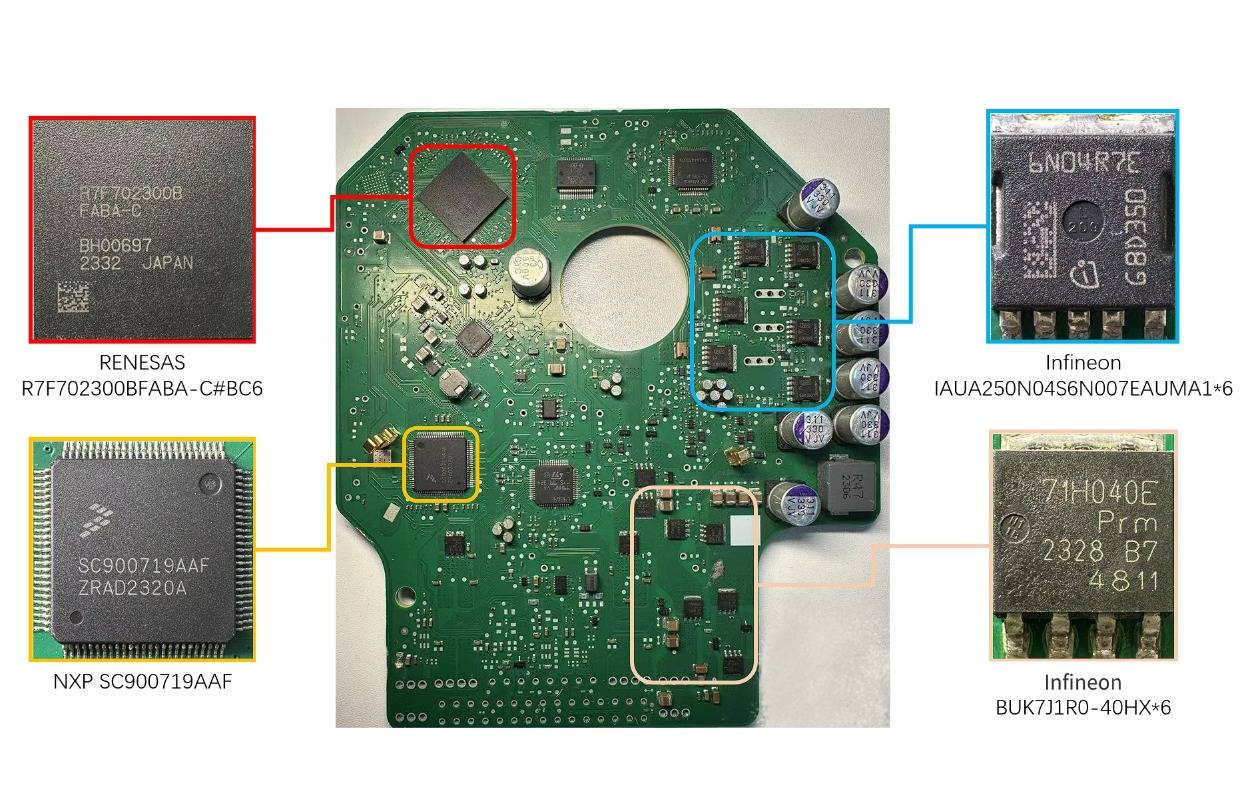

主控MCU采用瑞萨U2A16（R7F702300），配备16MB Flash、4+4核心架构，功能安全等级达ASIL-D。作为瑞萨底盘域旗舰产品，该芯片在多个Tier1量产项目中广泛使用。

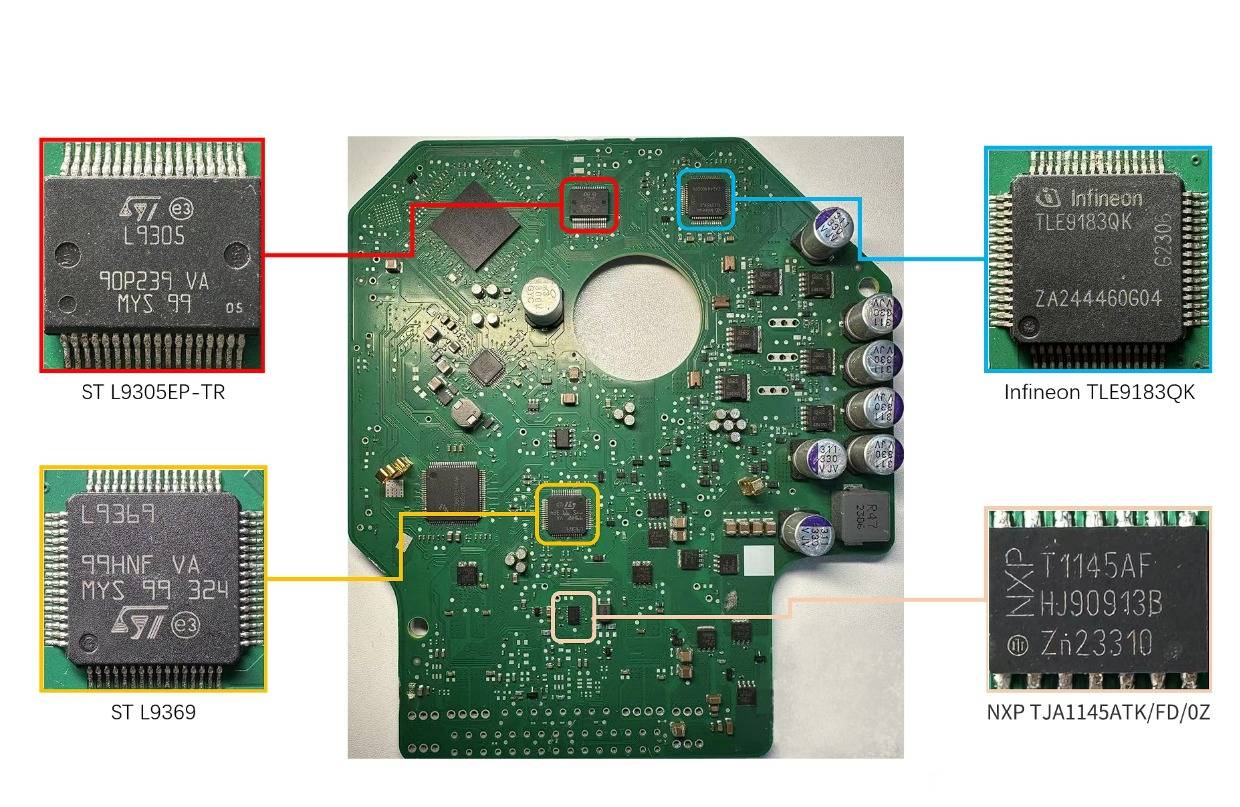

制动专用芯片为NXP SC900719，集成12路电磁阀驱动（其中8路支持电流闭环控制）、4路轮速传感器接口、2路CAN收发器及看门狗功能，将ESC核心功能高度整合，是当前Onebox方案中集成度较高的基础芯片之一。电磁阀驱动部分另配ST L9305EP-TR，提供4路电流闭环控制，与SC900719形成分层驱动架构。

电机预驱选用英飞凌TLE9183，是一款三相BLDC预驱芯片，支持SPI通讯，功能安全等级ASIL-D，用于建压电机控制。EPB电子驻车部分采用ST L9369，内置双全桥预驱，支持左右卡钳独立控制。

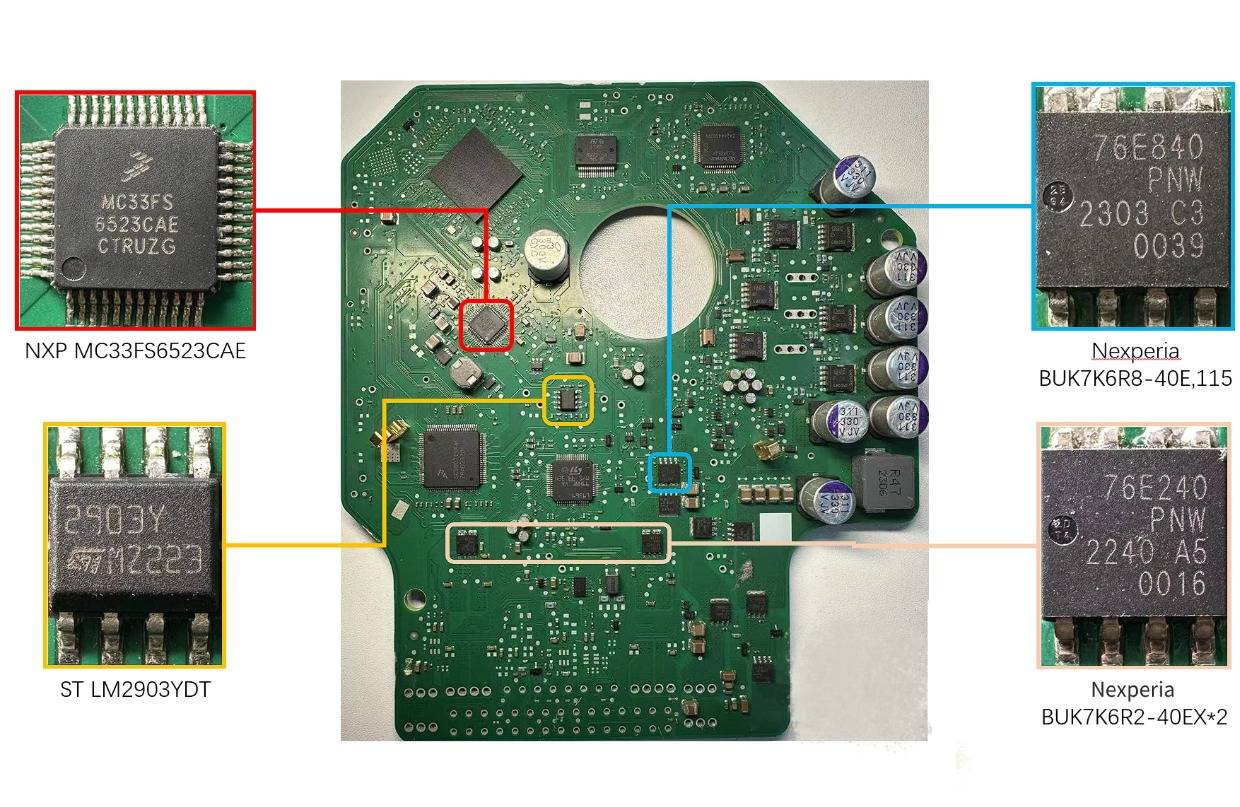

电源管理方面，SC900719内部已集成部分电源功能，但板载额外配置了NXP MC33FS6523 PMIC。该芯片达到ASIL-D等级，提供多路电源输出，专为MCU内核供电及外部负载保护设计，是功能安全冗余架构的典型配置。CAN收发器采用NXP TJA1145ATK/FD，支持CAN FD及局部唤醒。

功率级MOSFET选型方面，电机驱动采用英飞凌IAUA250N04S6N007，EPB部分选用安世BUK7系列产品，均以低导通阻抗和大电流能力为特点，为建压及夹紧力提供充足设计余量。

以上芯片方案已在多个量产项目中得到验证。奥伟斯OWEIS对相关型号均可提供稳定供应渠道，支持样品申请、小批量试产及长期备货。正在开发Onebox或制动系统的团队，欢迎联系奥伟斯OWEIS获取选型建议及库存信息。
