【奥伟斯OWEIS】ADSEMI触控芯片方案：重新定义复杂环境中触控芯片运行可靠性①

时间：2026-01-16 来源：本站点击：56次

[摘要] 作为AD Semiconductor CO., LIMITED旗下的专业电容式触摸半导体品牌，ADSEMI（亦常称ADS半导体）凭借二十余年的技术深耕，通过差分模式灵敏度校准与多频率模式抗干扰两大核心专利，构建了系统性创新解决方案，有效应对上述工程挑战。

导语

在电容式触摸芯片的应用中，设计工程师常面临三大挑战：环境噪声导致的误触发、温度与电压波动引起的灵敏度漂移，以及抗干扰与功耗之间的平衡难题。

作为AD Semiconductor CO., LIMITED旗下的专业电容式触摸半导体品牌，ADSEMI（亦常称ADS半导体）凭借二十余年的技术深耕，通过差分模式灵敏度校准与多频率模式抗干扰两大核心专利，构建了系统性创新解决方案，有效应对上述工程挑战。

差分模式灵敏度校准专利

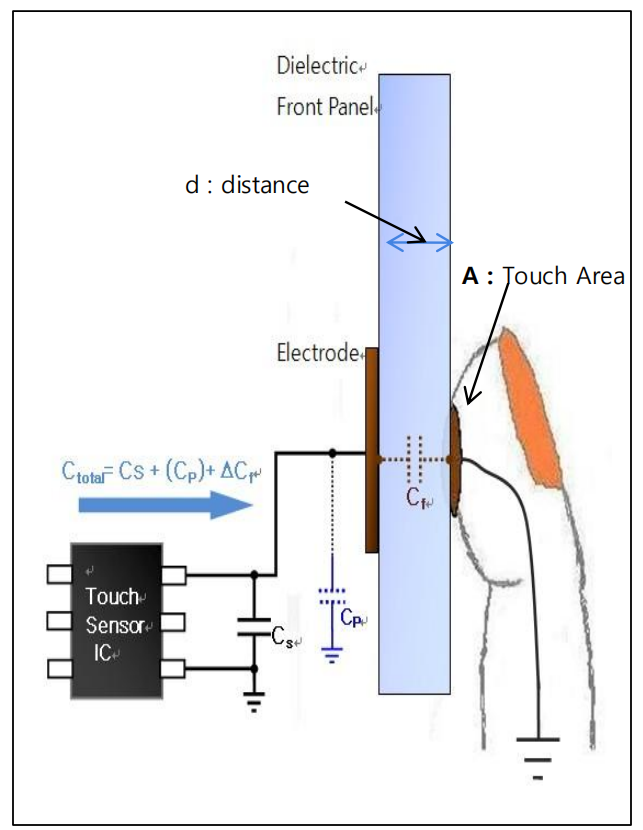

面对环境变化带来的各种干扰，ADSEMI的差分模式灵敏度校准专利在芯片内部嵌入了参考通道，该通道与工作传感通道处于相同环境条件，能同步感知温度变化、电压波动等共性干扰。系统通过实时比对工作信号与参考信号，精准提取出仅由触摸操作引起的真实电容变化，从而在硬件层面实现了对灵敏度漂移的抑制。

多频率模式抗干扰算法专利

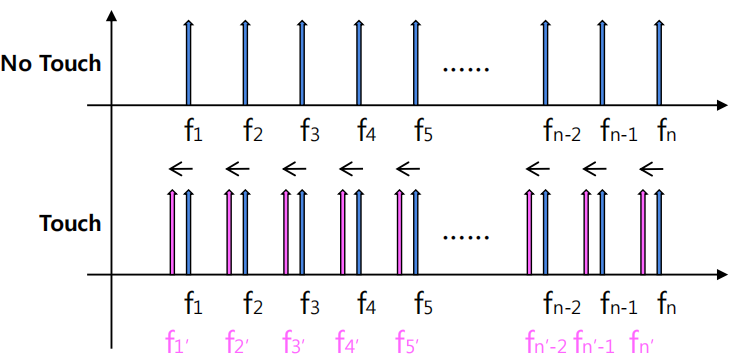

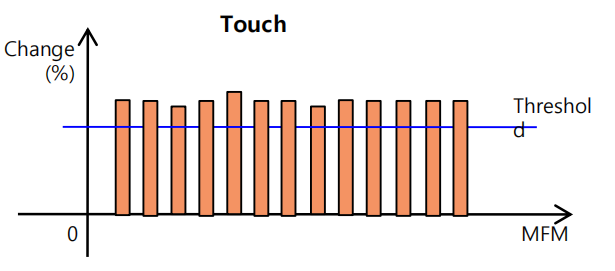

针对复杂电磁环境中的特定频率干扰，ADSEMI的多频率模式抗干扰算法专利采用多频率快速轮询机制，在单次检测中扫描多个频点。通过分析各频段信号变化的一致性特征，算法可智能识别并剔除受窄带噪声污染的频点数据，确保复杂电磁环境下触控设备的可靠性。
